크리퍼스는 Tileflow 사의 한국 총판 입니다.

IRI TileFlow CFD 프로그램 한국총판으로서 서버가 최상의 공조환경에서 운영되는지를 검증하기 위해 항온항습기, 이중마루와 천정, 분전반과 트레이 등 전산실 공조 시스템의 설계 및 변경 전후에 대한 CFD를 다양하게 수행합니다.

다양한 서버랙과 항온항습기, 다공판 등 Dbase가 내장되어 손쉽게 선택하실 수 있으며 임의의 제품도 손쉽게 입력하여 최적의 냉방 환경인지 사전에 검증하고 대안을 만들 수 있습니다.

TileFlow와 전산실 냉방 문제

전산센터에 있어서 신뢰할 수 있는 냉방을 구현하기 위한 핵심요소는, 서버 흡입 측에 공급되는 냉공기의 온도를 일정 온도 이하로 각 서버랙이 필요로 하는 냉공기량을 적절히 공급하는 것입니다.

전산실의 냉방 불량 요소는 초기 설계, 서버랙의 열량, 항온항습기(CRAC) 및 냉방기의 용량과 배치, 이중마루(Raised Floor)와 천정 구조, 타공판(Perforated Tile)과 댐퍼타일(Tile with Damper)의 종류, 각종 공조상의 장애물 등 다양한 조건에 따라 달라집니다. TileFlow는 이러한 불량 요소들을 진단하고 해결하기 위하여 수 년간의 연구와 검증을 거친 전산센터 전용 CFD(Computational Fluid Dynamics) 프로그램입니다.

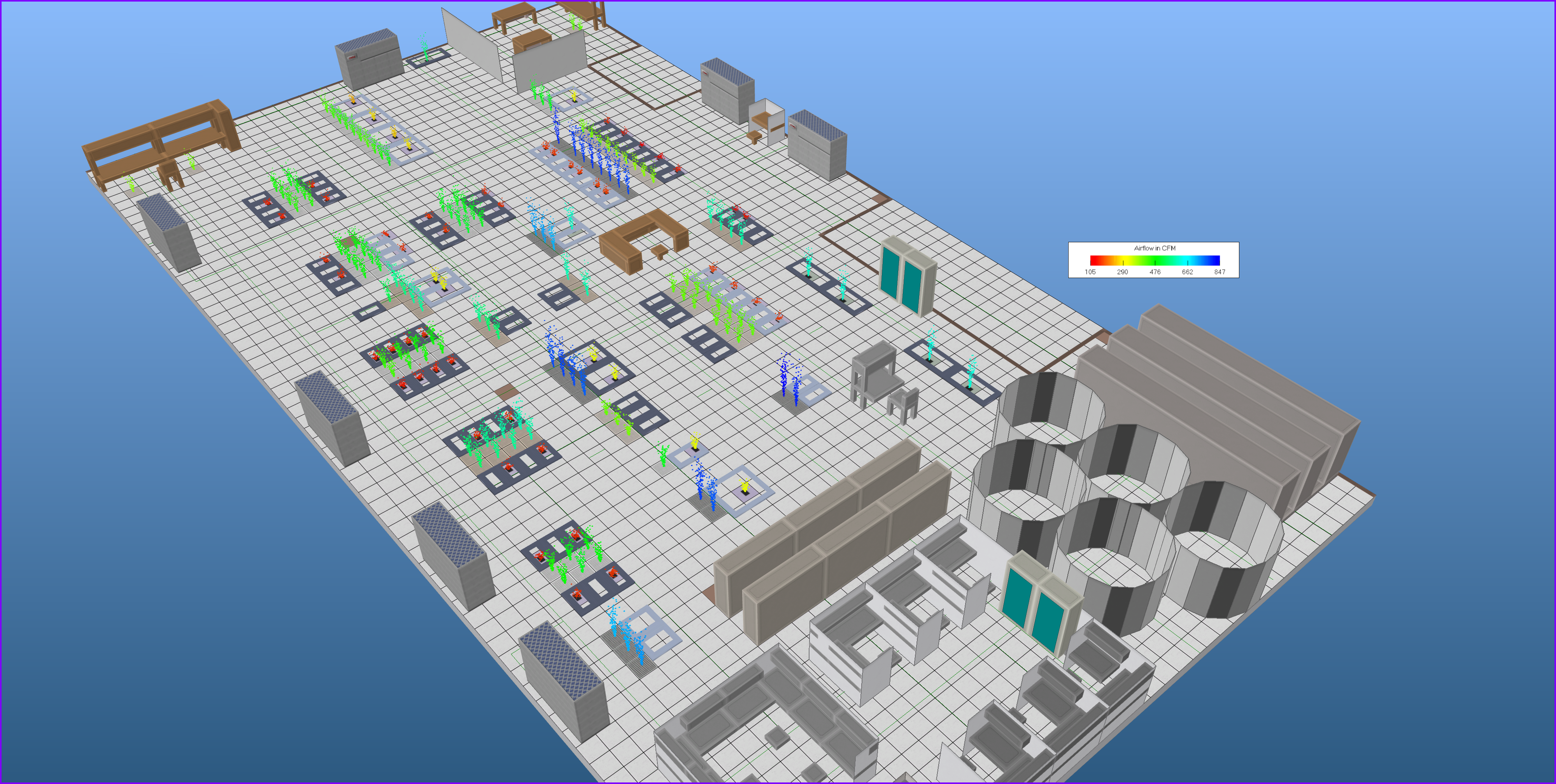

TileFlow는 전산센터의 전산실과 기계실을 실제와 같이 배치하고, 타공판을 통해 상승되는 냉공기의 분배를 계산하며, 전산실 내에서의 공기 흐름 패턴과 그에 상응하는 온도 분포를 보여줍니다. 이러한 TileFlow의 기능들은 전산센터의 신축 설계시,
서버 이전 전 사전 검토, 냉방 문제 발생 시 해결책, 리모델링 전후 등에 단순한 부하 계산서만으로는 알 수 없는 다양한 조건을 실재와 같이 시뮬레이션하여 전산실 냉방을 위한 최적의 전략을 수립할 수 있도록 도와줍니다.

  • airlow_cfd
  • flow_temp_cfd
  • temp_fog_cfd


과학적인 시뮬레이션

TileFlow는 아래와 같은 요소들을 통하여 다양한 전산센터에 맞는 과학적이고, 비용 대비 효과가 큰 시뮬레이션 결과를 제공합니다.

- 타공판, 댐퍼타일의 배치
- 이중마루 하부 및 천정 상부의 장애물
- 천정 방식 및 무천정 방식
- 주요 제조사별 항온항습기/타공판/서버랙 dBase 제공 및 임의 설정
- 덕트 시뮬레이션 및 주요 보조 냉각 장치 선택 가능
- 분전반, 기둥, 트레이, 파티션 등 전산실 구성 요소(Solid block)
-항온항습기(CRAC)의 위치 및 풍량
- 통신/전선 인출용 이중마루 ‘D’ 절개부
- 서버랙의 배치 및 발열량
- 하부공조(Down Flow) 및 상부공조(Upper Flow) 방식


제공되는 제조사별 장비 dBase

- 항온항습기 : Liebert, Stulz, IRI, DataAire, Canatal 등 4500 여 제품
- 서버랙 : IBM, SUN, HP, Dell, CPI, APC Netshelter 등 총 1200 여 제품
- 타공판/댐퍼타일 : 타공판 20~60%, 댐퍼타일 20~80%, 팬 부착 타일,‘D’타입 절개구 등 800 여개 설정
- 보조 냉각 장치 : APC in Row Cooler, IBM Cool Blue, Liebert XDV/XDO 등
- 제공된 dBase외 사용자 임의의 사양 입력(국산)도 가능합니다.
